Офицерское походное снаряжение 1912 года: состав и соединения
Образец 1912 по Леонову и Ульянову; личное ношение в 1914 не установлено
Рисунок позволяет разбирать отдельные ремни и подвесы, вместо того чтобы рисовать произвольные пересекающиеся полосы. Схема и перечень предметов не доказывают наличие всего набора у конкретного офицера.
01 / Исторический источник
Копия для локального источникового сравнения. Условия внешнего воспроизведения этой электронной версии отдельно не установлены.
Историческая основа
О.Леонов, И.Ульянов. Регулярная пехота 1855–1918, полученная электронная версия, PDF 129–130
Позднейшее исследование. Электронная перевёрстка 276PDF-страниц; обложка подтверждает авторов и диапазон 1855–1918. Год и издательство исходного печатного издания в просмотренных страницах этого файла не подтверждены.

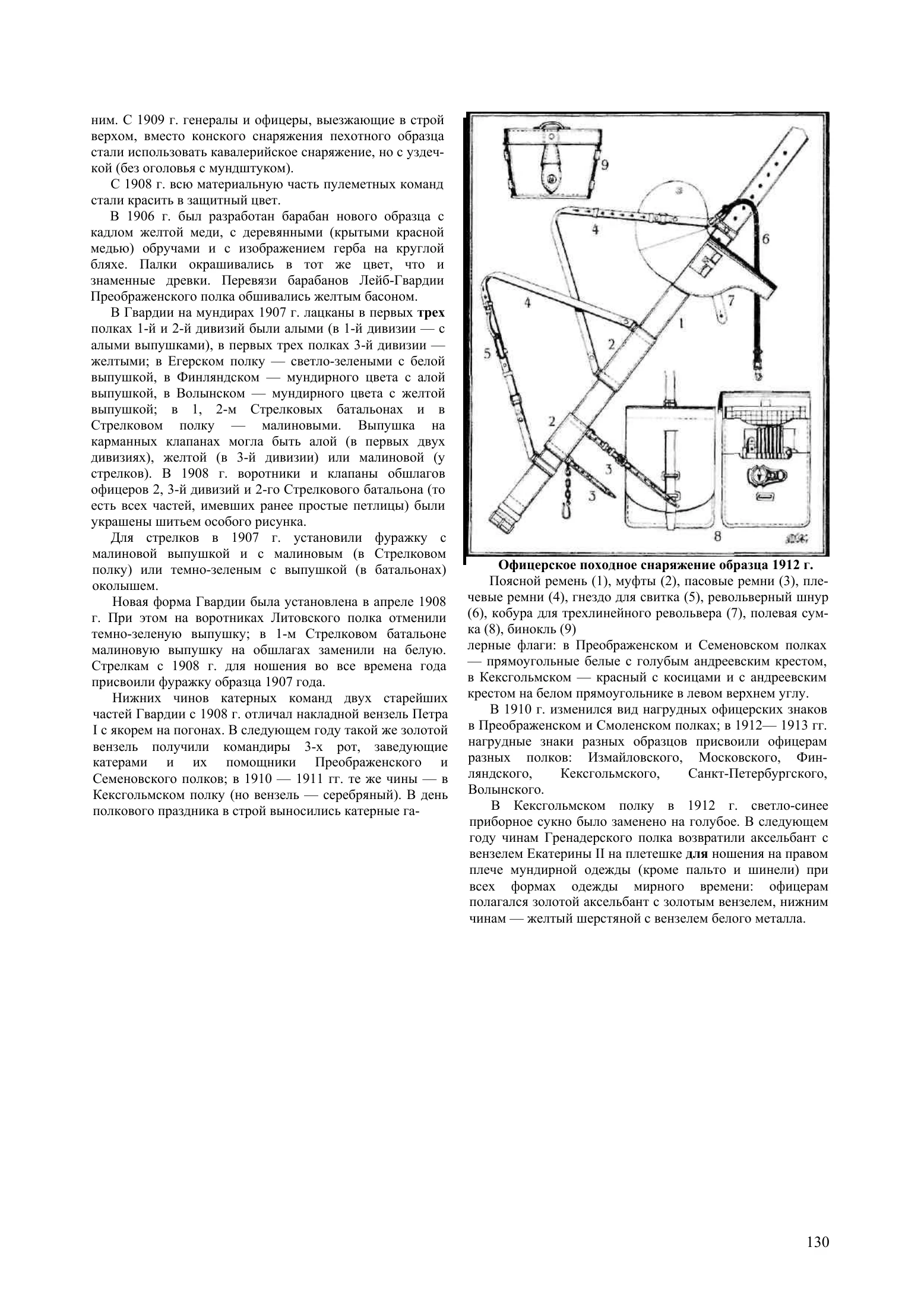

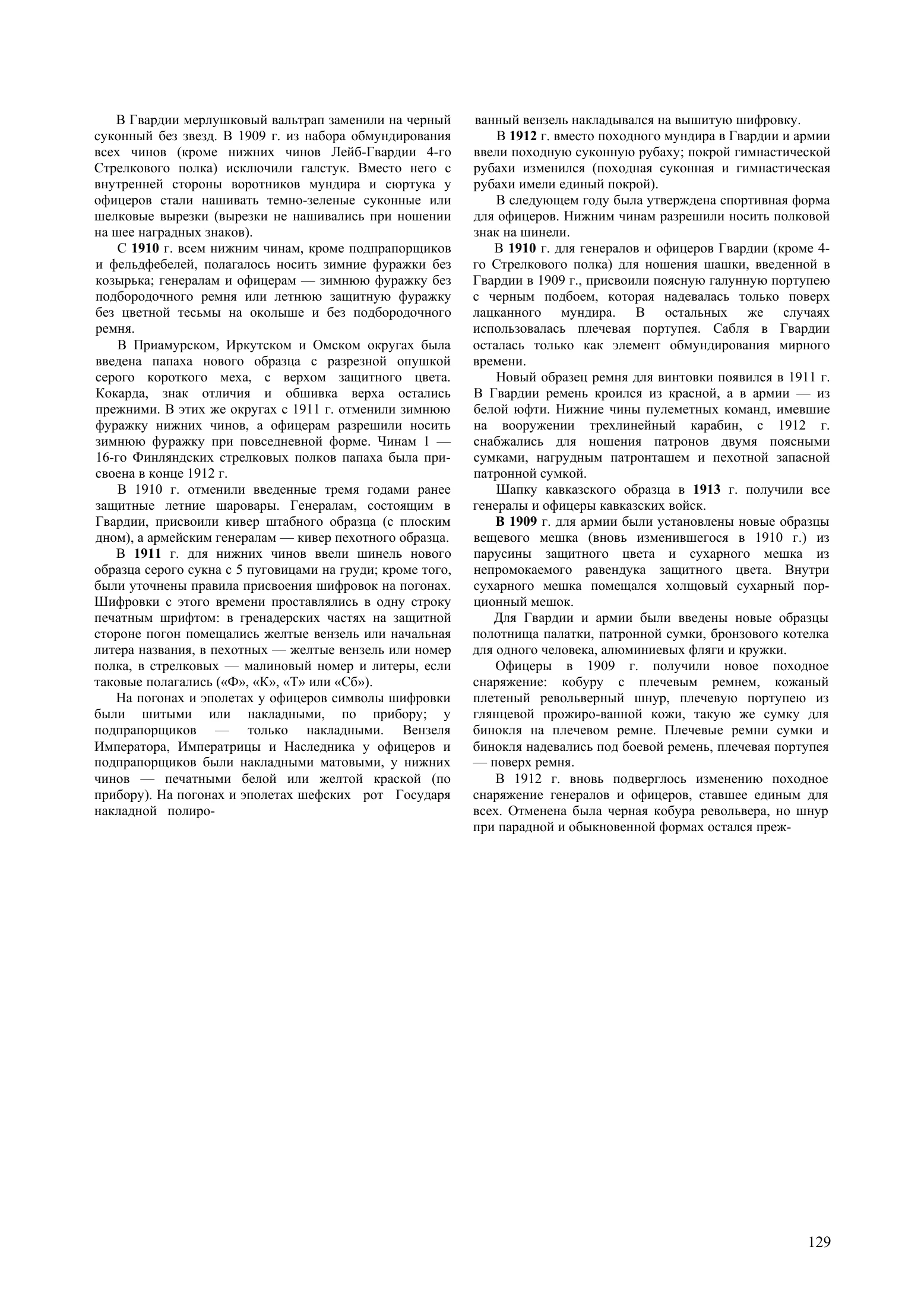

Неизменённая страница полученного от Павла PDF: электронная перевёрстка, рисунок справа вверху. PDF 130 сохранена целиком вместе с подписью; это не факсимиле печатной страницы установленного издания.
Дополнительные источники · 1
Связь с нашими историями
Участники этого разбора
Сравнительный материал
Александр Арефьевич Успенский ↗
Офицерская предметная схема для сопоставления с личными свидетельствами; ни весь комплект, ни отдельная модель кобуры/сумки участнику не назначены.
Продолжение источника
Страницы и дополнительные виды
03 / Наша рисованная адаптация
Рисунок ещё не принят
Сейчас это исследование источника
Принятой рисованной адаптации для этого разбора пока нет. Исходник и выводы о его применимости доступны выше.
04 / Разбор деталей
Что можно прочитать в источнике
Девять элементов подписи
1 — поясной ремень; 2 — муфты; 3 — пасовые ремни; 4 — плечевые ремни; 5 — гнездо для свитка; 6 — револьверный шнур; 7 — кобура для трёхлинейного револьвера; 8 — полевая сумка; 9 — бинокль. Сохранять различие ремней и шнура: они не взаимозаменяемые украшения.
Что видно на схеме
Ремень показан с отверстиями и пряжкой, муфты связаны с подвесными пасовыми ремнями, плечевые ремни изображены отдельными деталями. Полевая сумка дана с двух сторон, футляр для бинокля — отдельно. Рисунок не является фотографией человека в полностью надетом наборе; видимость линии не устанавливает все её невидимые крепления.
Бинокль и футляр
Подпись 9 называет бинокль, но рисунок показывает закрытый футляр. Нельзя по его внешнему виду восстановить модель оптики, кратность, внутреннее устройство или утверждать, что футляр у конкретного офицера был заполнен.
1909 и1912 не смешиваются автоматически
В абзаце о 1909 описаны кобура с плечевым ремнём, плетёный кожаный револьверный шнур, плечевая портупея и сумка для бинокля. Порядок ремней относительно боевого ремня дан именно в этом абзаце. Следующий абзац отдельно сообщает изменения 1912 и отмену чёрной кобуры; чёрно-белый рисунок не определяет цвет новой кобуры.
Что остаётся неизвестным
Точные размеры, толщина кожи, цвет комплекта 1912, расположение всех деталей на надетом человеке, способы закрепления свитка и личная комплектация требуют отдельных описаний, предметов или датированных фотографий. Схему нельзя масштабировать по условному человеческому росту.
1 / Поясной ремень
На схеме длинный поясной ремень расположен по диагонали; на свободном конце видны отверстия. Направление на листе служит компоновке рисунка и не показывает посадку на теле.
2 / Муфты
Номер 2 относится к деталям у поясного ремня. Их положение можно сопоставить с подвесами, но схема не раскрывает все скрытые стороны и крепления.
3 / Пасовые ремни
Под номером 3 показаны короткие подвесные ремни с видимыми концевыми деталями. Их нельзя заменять револьверным шнуром 6 или плечевыми ремнями 4.
4 / Плечевые ремни
Два протяжённых ремня показаны с разными направлениями на плоскости листа. Это разложенные детали; их пересечение на схеме не является фотографическим доказательством порядка ношения.
5 / Гнездо для свитка
Подпись называет деталь гнездом для свитка. Рисунок позволяет сохранить её видимое положение, но не установить объём свитка, размеры и все способы его закрепления.
6 / Револьверный шнур
Шнур показан справа рядом с кобурой, с петлёй вверху и концевой деталью внизу. Его тёмная линия в чёрно-белом рисунке не устанавливает цвет; материал из описания 1909 не назначается автоматически всему набору 1912.
7 / Кобура
Подпись уточняет: кобура для трёхлинейного револьвера. Виден наружный контур и клапан; внутреннее устройство, точный размер и новый цвет не определены.
8 / Полевая сумка
Даны два вида одной категории предмета: закрытый внешний вид и сторона с деталями крепления. Не считать их двумя обязательными сумками в личном наборе.
9 / Бинокль в подписи, футляр на рисунке
В верхней левой части схемы виден закрытый футляр с крышкой и передним ремешком. Сам прибор не изображён; модель оптики и содержимое футляра не восстановлены.
