Ранцы, ремни и наружная ноша · Визуальная связка
Ранец 1808 года и изменения ремней 1809–1810
Образец 1808; изменения ремней 1809/1810 по позднему исследованию
Рисунок номера 10 и текст дают предметную основу ранца: корпус, крышку, ремни, пряжки и привязанную манерку. Изменения последующих лет разобраны отдельно от исходного образца.
01 / Финальный рисунок
Историческая основа

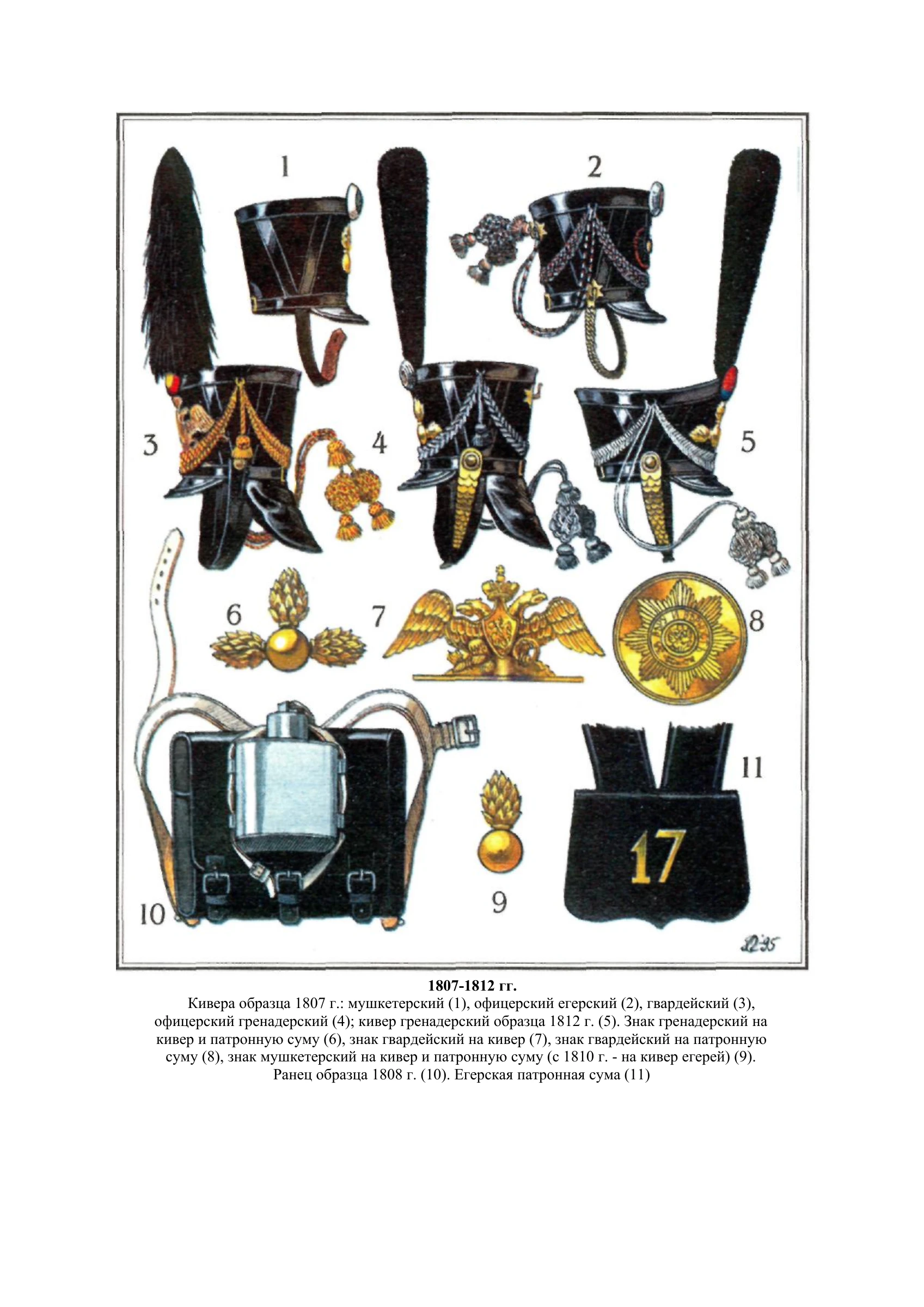

И.Ульянов. Регулярная пехота 1801–1855, полученная электронная версия: текстPDF52 и рисунок 10/PDF 79
Позднее исследование; библиографическая страница называет изданиеАСТ 1996. Полученная 241-страничная электронная перевёрстка не объявлена факсимиле печатного экземпляра.
Цветной предметный лист сохранён целиком без изменения; текст и рисунок имеют раздельные PDF-локаторы.
Дополнительные источники · 1
Связь с нашими историями
Участники этого разбора
Сравнительный материал
Павел Сергеевич Пущин ↗
Связь предметного образца с контекстом распоряжения; выдача и полный солдатский комплект не установлены.
03 / Наша рисованная адаптация
От источника к рисунку
Визуально прочитан листPDF79, особенно предмет 10 и подпись образца 1808. Прочитан текстPDF52 от абзаца «С1808г.» до вариантов переноски. Соседние кивера, эмблемы и егерская сума не являются деталями ранца.
Для локального сравнения; внешнее воспроизведение отдельно не согласовано.
Редакционно принята учебная предметная адаптация фронтального вида 10. Мелкие швы и фурнитура условны, скрытая конструкция и масштаб не восстановлены; личный комплект не установлен.
04 / Сопоставление деталей
Что перенесено и что требует уточнения
Выбран только ранец номер 10
Перерисован фронтальный вид ранца образца 1808 изPDF79. Кивера, эмблемы и егерская патронная сума соседних номеров исключены. Сохраняются прямоугольный чёрный корпус, три нижние пряжки, светлые плечевые ремни и наружная манерка по центру.
Цвет: рисунок и текст
Чёрная кожа и белые плечевые ремни названы в текстеPDF52. Светлый холодный тон манерки повторяет иллюстрацию; он не устанавливает металл, сплав или точный исторический оттенок. Тёплые теневые участки ремней — рисованная условность.
Мелкие детали условны
Крышка манерки передана простой формой без добавленного рычажного замка. Стежки, отверстия, язычки пряжек и боковые держатели схематизированы. Их количество и размеры не являются установленной конструкцией личного предмета. Рисунок не подходит как размерный чертёж для изготовления копии.
Изменения 1809–1810 отдельно
Рисунок воспроизводит выбранный вид 1808, а не комплект всех позднейших изменений. Нагрудный ремень 1809, изгиб и прострочка плечевых ремней 1810 разбираются в тексте карточки; они не добавлены в невидимые части предмета по догадке.
Граница личной применимости
Это сравнительный предметный образец. ДневникПущина подтверждает распоряжение снять ранцы, но не модель ранца каждого солдата и не личное ношениеПущиным. Принятие рисунка не утверждает чей-либо полный комплект.
Источниковый разбор
Дополнительные сведения об образце
Корпус и крышка
ПодписьPDF79 называет предмет 10 ранцем образца 1808. ТекстPDF52 определяет чёрную кожу и три железные пряжки. На рисунке видны тёмный четырёхугольный корпус и три нижние пряжки; оборот и внутренние швы не показаны.
Манерка — отдельный наружный предмет
На рисунке к середине ранца прикреплён светлый предмет. Текст 1808 прямо называет привязываемую посередине крышки «фляжу» или манерку. Не изображать её встроенным отделением самого ранца.
Изменение 1809
По тексту третий ремень пришивался к левому плечевому и застёгивался на железную пряжку с гайкой. Он должен проходить между вторым и третьим рядами пуговиц; левый плечевой ремень — поверх скатки. Сам рисунок без носителя не доказывает полную посадку этих элементов.
Изменение 1810
Плечевые ремни получили изгиб у плеча и прострочку краёв. Дата введения не устанавливает, когда конкретный солдат получил замену; изображение с общей подписью 1808 не превращается в поимённое свидетельство комплектования 1812.
Содержимое как предписание
Сухари, две рубахи, панталоны, портянки, фуражная шапка и другие принадлежности перечислены как требуемое содержимое. Список не доказывает, что все вещи действительно находились в ранце каждого солдата перед Бородином.
Предыдущий цилиндрический ранец
НачалоPDF52 продолжает описание прежнего ранца с круглыми боками. Его длина и диаметр не переносятся на четырёхугольный образец 1808; описание нового образца начинается отдельным абзацем.
